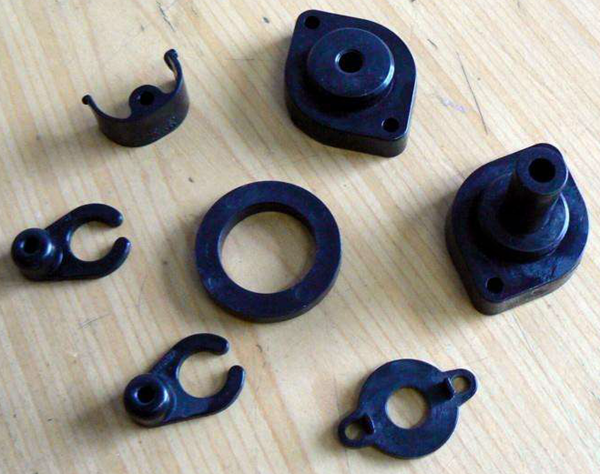

各類壓縮模的凸模與加料腔的配合結構各不相同，因此應從塑料特點、塑料加工件形狀、塑件密度、脫模難易、模具結構等方面加以合理選擇。以半溢式壓縮模為例，凹凸模一般由引導環、配合環、擠壓環、儲料槽、排氣溢料槽、承壓面、加料室等部分組成。引導環是引導凸模進入凹模的部分。

模具的寬度尺寸應小于壓機立柱或框架之間的凈距離，使壓縮模能順利裝在壓機的工作臺上，模具的最小外形尺寸不應超過壓機工作臺面尺寸，同時還要注意上下工作臺面上的T形槽的位置，其T形槽有沿對角線交叉開設的，也有平行開設的。模具可以直接用螺釘分別固定在上下工作臺的上下T形槽位置相符合，模具也可以用螺釘壓板緊固定，這是上下模底板應設有寬度為15-30mm的凸臺階。 對于從正反面都可以加壓成型的塑件，選擇加壓方向時應使凸模形狀盡量簡單，保證凸模強度。沿加壓方向的塑件高度尺寸不僅與加料量有關，而且還受飛邊厚度變化的影響，故對塑件精度要求高的尺寸不宜與加壓方向相同。當塑件上具有多個不同方位的孔或側凹時，應注意將抽拔距較大的型芯與加壓方向保持一致，而將抽拔距較小的型芯設計成能夠進行側向運動的抽芯結構。

固定式壓縮模一般均利用壓機工作臺面下的頂出機構驅動模具脫模機構進行工作，因此壓機的頂出機構與模具的脫模結構兩者的尺寸應相適應，即模具所需的脫模行程必須小于壓機頂出結構的最大工作行程，其中，模具需用的脫模行程一般應保證塑件脫模時高出凹模型腔10-15mm，以便將塑件取出。

在設計壓縮模時，首先應確定加料室的總體結構，凹模和凸模之間的配合形式以及成型零部件的結構，然后再根據塑件尺寸確定型腔成型尺寸，根據塑件重量和塑料品種確定加料室尺寸。加壓方向是指凸模作用方向。加壓方向?qū)λ芗馁|(zhì)量、模具結構和脫模的難易程度都有重要影響。

壓機的成型總壓力、開模力、推出力、合模高度和開模行程等技術參數與壓縮模設計有直接關系，同時壓板和工作臺等裝配部分尺寸也是設計模具時必須注意的。成型總壓力是指塑料壓縮成型時所需的壓力，它與塑料加工件的幾何形狀、水平投影面積、成型工藝等因素有關。壓縮模設計時應根據壓機工作臺面規格和結構來確定模具的相應尺寸。

塑件在模具內的加壓方向應使壓力傳遞距離盡量短，以減少壓力損失，并使塑件組織均勻。圓筒形塑件一般情況下應順著其軸向施壓，但對于軸線長的桿類、管類等塑件，可垂直方向加壓為水平方向加壓。當塑件上有嵌件時，應優先考慮將嵌件安放在下模上。加壓方向與塑料流動方向一致時，有利于塑料流動。
