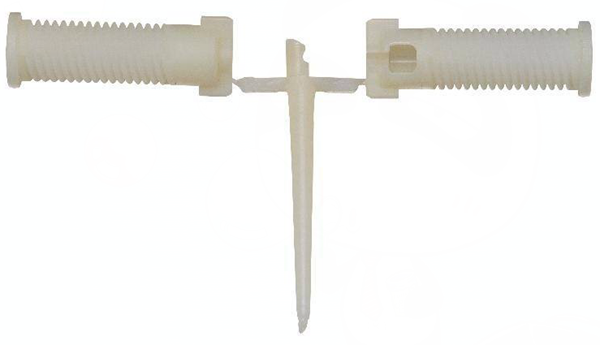

干涉現象是指在合模過程中側滑塊的復位先于推桿的復位而致使活動側型芯與推桿相碰撞，造成活動側型芯或推桿損壞的事故。側向滑塊型芯與推桿發生干涉的可能性會出現在兩者在垂直于開合模方向平面上的投影發生重合的情況。在塑料加工模具結構允許的條件下，應盡量避免在側型芯的投影范圍內設置推桿。

側滑塊完成抽拔動作后，其滑動部分仍應全部或部分長度留在導滑槽內，一般情況下，保留在導滑槽內的側滑塊長度不應小于導滑槽總配合長度的2/3。倘若模具的尺寸較小，為了保證有一定的導滑長度，可以把導滑槽局部加長，即設計制造一導滑槽塊，用螺釘和銷釘固定在具有導滑槽的模板的外側。另外，還要求滑塊配合導滑部分的長度大于寬度的1.5倍以上。 斜導柱固定在定模、側滑塊安裝在動模的結構既可用于單分型面注塑模，也可用于雙分型面注塑模，模具設計者在設計具有側抽芯塑件的模具時，應當首先考慮采用這種形式。設計斜導柱固定在定模、側滑塊安裝在動模的側抽芯機構時，必須注意側滑塊與推桿在合模復位過程中不能發生干涉現象。

如果因塑件形狀的特殊和模具結構的限制，側滑塊的寬度反而比其長度大，那么，增加該側斜導柱的數量則是解決上述問題的最好辦法。在注塑成型的過程中，側向成型零件在成型壓力的作用下會使側滑塊向外位移，如果沒有鍥緊塊鍥緊，側向力就會通過側滑塊傳給斜導柱，使斜導柱發生變形。

如果斜導柱與側滑塊上的斜導孔采用較大的間隙配合，側滑塊的外移會極大降低塑件側向凹凸處的尺寸精度，因此，在斜導柱側向抽芯機構設計時，必須考慮側滑塊的鎖緊。為了合模時讓斜導柱能準確的插入側滑塊的斜導孔中，在開模過程中側滑塊剛脫離斜導柱時必須定位，否則合模時會損壞模具。根據側滑塊所在的位置不同，可選擇不同的定位形式。

在設計導滑槽與側滑塊時，要正確選用他們之間的配合。導滑部分的配合一般采用H8/f8。如果在配合面上塑料加工成型時與熔融材料接觸，為了防止配合處漏料，應適當提高配合精度，可采用H8/f7或H8/g7的配合，其余各處均應留0.5mm左右的間隙。為了讓側滑塊在導滑槽內移動靈活，不被卡死，導滑槽和側滑塊要求保持一定的配合長度。

斜導柱和側滑塊在模具行的不同安裝位置，組成了側向分型與抽芯機構的不同應用形式，各種不同的應用形式具有不同的特點和需要注意的問題，在設計時應根據塑件制件的具體情況和技術要求合理選用。斜導柱固定在定模、側滑塊安裝在動模的結構是斜導柱側向分型與抽芯機構的模具應用最廣泛的形式。
