為了保證模具主流道中心線與注塑機噴嘴軸線相重合，注塑機固定模板上設有定位孔，模具定模座板上設計有凸出的與主流道同心的定位圈。定位孔與定位圈按H9/f9配合，小型塑料加工模具定位圈的高度為8-10mm,大型模具定位圈的高度為10-15mm。中小型模具一般只在定模座板上設置定位圈，而大型模具在動、定模座板上均設置定位圈。

推出機構是指在開模過程中將塑件及流道凝料推出或拉出的裝置。當塑件上有側孔或側凹時，開模推出塑件以前，必須先進行側向分型，將側型芯從塑件中抽出，方能順利脫模，這個動作過程是由側向分型與抽芯機構實現的。為了滿足注塑成型工藝對模具溫度的要求，模具上需設有冷卻或加熱裝置。冷卻時，一般在模具型腔或型芯周圍開設冷卻水通道，而加熱時，則在模具內部或周圍安裝加熱元件。 注塑模是安裝在注塑機上使用的，設計模具時，除應掌握注塑成型工藝過程外，還應對所選用注塑機的有關技術參數有全面了解，才能設計出合乎要求的模具。不同型號和規格的注塑機，其安裝模具部位的形狀和尺寸各不相同，為了使注塑模具能順利的安裝在注塑機上并生產出合格的塑件，在設計模具時必須校核注塑機上與模具安裝有關的尺寸。校核的主要參數有噴嘴尺寸、定位孔尺寸、拉桿間距、最大模具厚度與最小模具厚度、模板上安裝螺孔尺寸、開模行程等。

排氣系統是指在注塑過程中，為將型腔內的空氣以及塑料在受熱和冷凝過程中產生的氣體排出去而開設的氣流通道。排氣系統通常是在分型面處開設排氣槽，有的也可利用活動零件的配合間隙排氣。支撐與緊固零件主要起支撐、定位和連接的作用，包括定位模座板、型芯固定板或動模固定板、墊塊、支撐塊、定位環、銷釘和螺釘?shù)取?br />
注塑模的類型很多，按所用注塑機的種類分，有臥式或立式注塑機用注塑模和直角式注塑機用注塑模；按其在注塑機上的安裝方式分，有移動式注塑模和固定式注塑模；按模具的型腔數目分，有單型腔注塑模和多型腔注塑模；按模具分型面的特征分，有水平分型面注塑模和垂直分型面注塑模；按注塑模的總體結構上某一特征分，有單分型面注塑模、雙分型面注塑模、帶活動鑲件注塑模、側向分型與抽芯注塑模、自動卸螺紋注塑模、定模設置推出機構的注塑模和無流道注塑模。

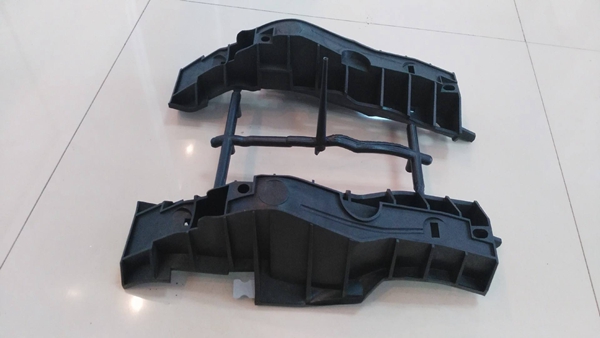

澆注系統是將熔融塑料由注塑機噴嘴引向型腔的通道。通常，澆注系統由主流道、分流道、澆口和冷料穴四個部分組成，起到輸送管道的作用。導向機構通常由導柱和導套組成。此外，對多腔或較大型注塑模，其推出機構也設有導向零件，以避免推板運動時發生偏移使推桿彎曲和折斷或頂壞塑料加工件。

單分型面注塑模也稱為兩板式注塑模，他是注塑模中最簡單又常用的一類，約有70%的注塑模都為此類型。雙分型面注塑模又稱為三板式注塑模。與單分型面注塑模相比，在動模和定模之間增加了一個可定距移動的流道板，塑件和流道凝料從兩個不同分型面取出。當塑件帶有側孔或側凹時，模具內應設有斜銷或斜滑塊等側向分型與抽芯結構。
